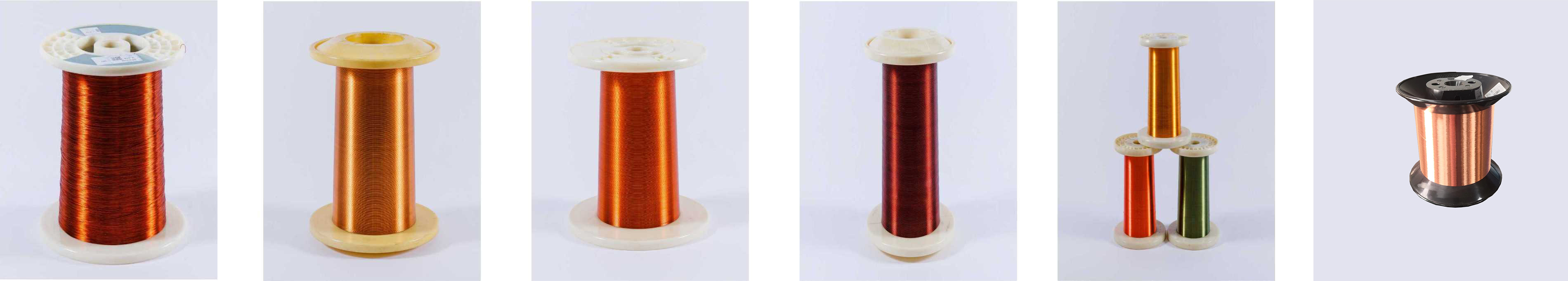

漆包铜圆线

—

以细微见长

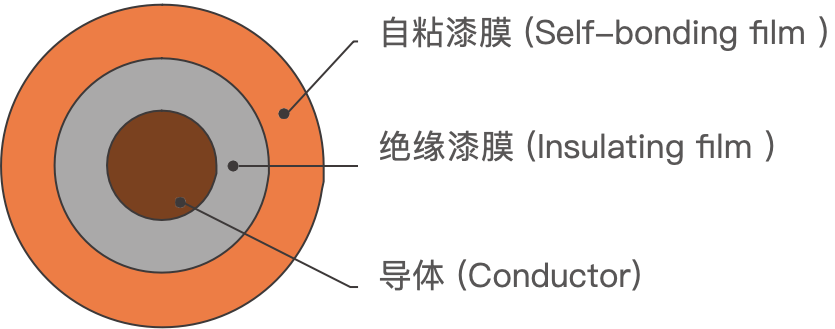

结构



漆包铜圆线是在聚氨酯、聚酯或聚酯亚胺等单层绝缘漆包 线之上涂敷热塑性树脂或热硬化性树脂等自粘层，烘焙而构成二 层结构的漆包铜圆线。本公司依各种绝缘漆层及自粘层搭配组合 成多种自粘性漆包铜圆线。请按粘结方式及用途选择合适线材。


型号名称规格范围备注
UEW/155[QA/155]155级聚氨酯漆包铜圆线0.030-1.600

IEC 60317-20

NEMA MW 79C JIS 3202

UEW/180[QA/180]180级聚氨酯漆包铜圆线0.030-1.600

IEC 60317-51
NEMA MW 82C JIS 3202

PEW/155[QZ/155]155级聚酯漆包铜圆线0.030-4.500

IEC 60317-3
NEMA MW 5C JIS 3202

EIW/180[QZY/180]180级聚酯亚胺漆包铜圆线0.030-4.500

IEC 60317-8
NEMA MW 30 JIS 3202

SEIW/180[QZYHB/180]180级可焊聚酯亚胺漆包铜圆线0.030-1.600

IEC 60317-23
NEMA MW 77 JIS 3202

EI/AIW200[Q ( ZY/XY ) 200]200聚酰胺酰亚胺复合聚酯亚胺漆包铜圆线0.030-4.500

IEC 60317-13
MW 35C 73C JIS 3202

AIW200[QXY200]200级聚酰胺酰亚胺漆包铜圆线0.030-4.500

IEC 60317-26
MW 81 C JIS 3202

PIW240[QY(F)240]240级芳族聚酰亚胺漆包铜圆线0.050-4.500

IEC 60317-46
MW 16-C

QP200200级耐电晕漆包铜圆线0.200-4.500GB/T 21707
UE/SB155155级自粘性直焊聚氨酯漆包铜圆线0,100-1.600IEC 60317-35
SEIW/SB 180180级自粘性直焊聚酯亚胺漆包铜圆线0,100-1.600IEC 60317-36
EIW/SB 180180级自粘性聚酯亚胺漆包铜圆线0,100-1.600IEC 60317-37
EIAIW/SB 200200级自粘性聚酯亚胺复合聚酰胺酰亚胺漆包铜圆线0,100-1.600IEC 60317-38
